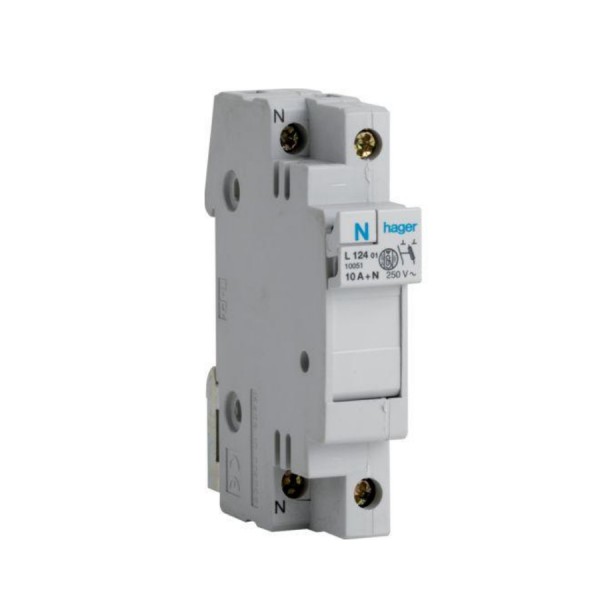

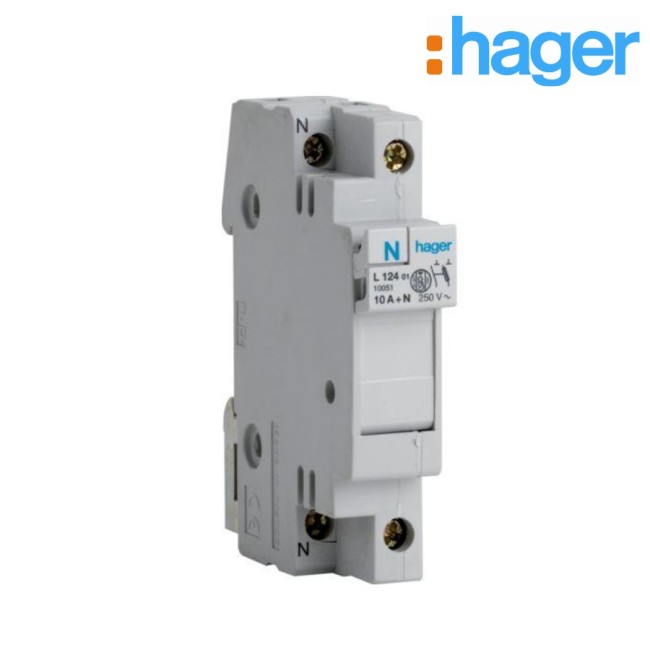

Coupe-circuit 1P+N 10A 250V domestique 1M - HAGER L12401

Architecture :

• Nombre de pôles : 2 P.
• Type de pôles : 1P+N.

Connectivité :

• Alignement des bornes hautes pour produits modulaires : Bornes alignées.

Principales caractéristiques électriques :

• Tension assignée d'emploi Ue : 250V.
• Fréquence assignée : 50 Hz.

Intensité du courant :

• Courant nominal de la cartouche fusible : 2 / 4 / 6 / 10 A.

Coefficient de correction du courant :

• Coefficient de correction du courant admissible de juxtaposition > 10 phases : 0.7.
• Coefficient de correction du courant admissible de juxtaposition de 1 à 3 phases : 1.
• Coefficient de correction du courant admissible de juxtaposition de 4 à 6 phases : 0.9
• Coefficient de correction du courant admissible de juxtaposition de 7 à 9 phases : 0.85
• Coefficient de correction du courant admissible à 20°C : 1.
• Coefficient de correction du courant admissible à 30°C : 0.95.
• Coefficient de correction du courant admissible à 40°C : 0.9.
• Coefficient de correction du courant admissible à 50°C : 0.8.

Protection :

• Caractéristique du fusible : B.

Dimensions :

• Profondeur produit installé : 75 mm.
• Hauteur produit installé : 77 mm.
• Largeur produit installé : 17.5 mm.

Puissance :

• Puissance dissipée totale sous IN : 1.5 W.

Endurance :

• Endurance électrique en nombre de cycles : 2000.
• Endurance mécanique nombre de manoeuvres : 5000.

Installation, montage :

• Couple de serrage : 1,8Nm.

Connexion :

• Section de raccordement en câble souple : 10 mm2.
• Section de raccordement en câble rigide : 16 mm2.

Conditions d'utilisation :

• Degré de pollution suivant IEC 60664 / IEC 60947-2 : 3.
• Température de stockage : -25/80 °C.

Sécurité :

• Indice de protection IP : IP20.

Température :

• Température de calibration : 30 °C.
